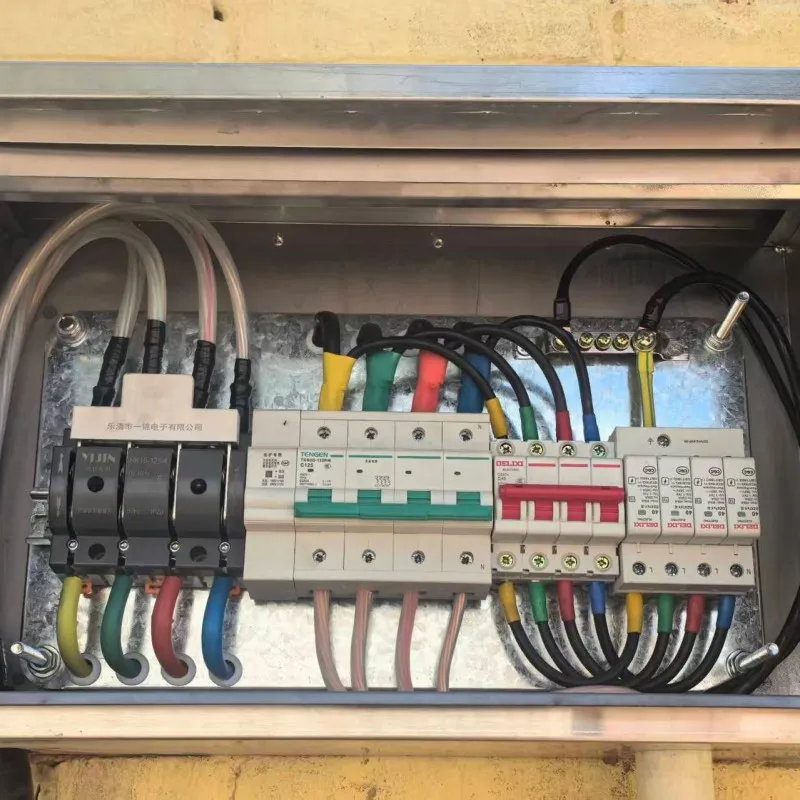

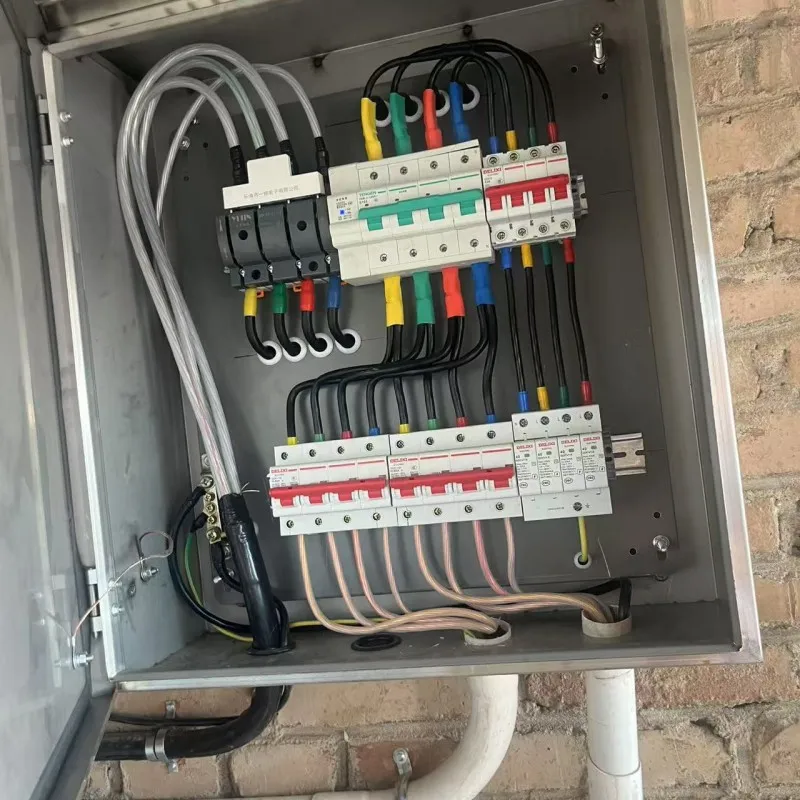

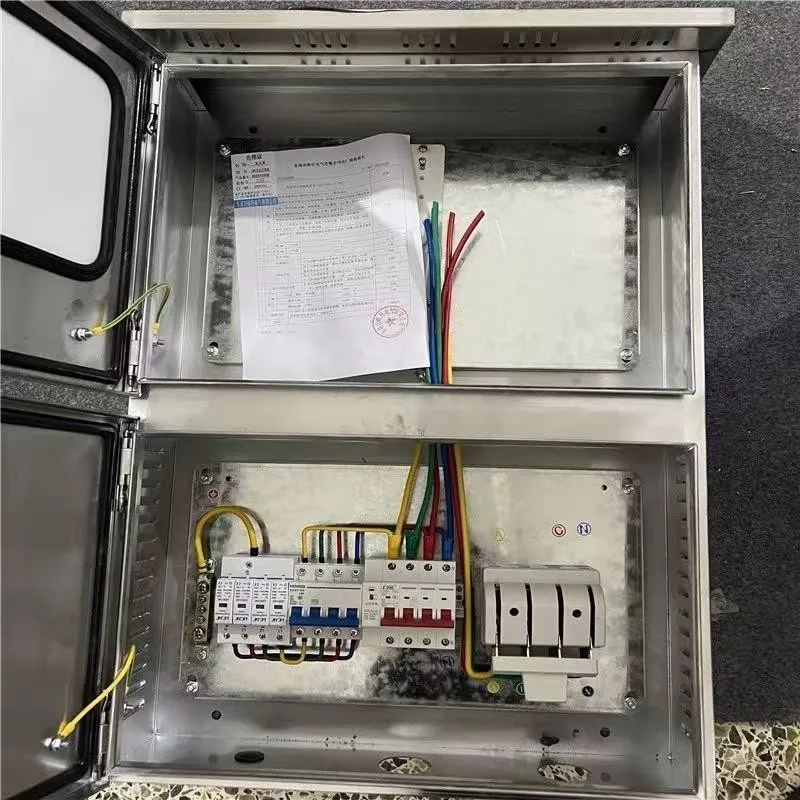

Фотоэлектрический сетевой щит
Фотоэлектрический сетевой щит (или сетевая панель) является ключевым оборудованием, соединяющим фотоэлектрическую генерирующую систему с электрической сетью, отвечает за безопасное сетевое подключение, учет электроэнергии, защиту и мониторинг.
Описание
маркер
Описание продукта
Фотоэлектрический сетевой щит (или сетевая панель) является ключевым оборудованием, соединяющим фотоэлектрическую генерирующую систему с электрической сетью, отвечает за безопасное сетевое подключение, учет электроэнергии, защиту и мониторинг. Состав и функции его основных компонентов следующие:
Обзор основных компонентов фотоэлектрического сетевого щита
Главный разъединитель
Основная функция: Электрическая изоляция и безопасность при техническом обслуживании
Основное описание: Используется для создания явной точки физического разрыва при техническом обслуживании, обеспечения полной изоляции оборудования на стороне нагрузки от электрической сети, гарантии безопасности персонала.
Распространенные модели/характеристики: Обычно выбирают разъединитель нагрузки. Например, для системы 400 кВт может быть установлен на 1000А/4Р, для системы 100 кВт может быть установлен на 250А/4Р.
Интеллектуальный автоматический выключатель для фотоэлектрических систем (главный выключатель)
Основная функция: Управление подключением/отключением от сети и защита линий
Основное описание: Ключевое устройство управления и защиты. Обладает функциями защиты от островного режима (автоматическое отключение при потере питания в сети), защитой от короткого замыкания, перегрузки и т.д., а также может принимать сигналы дистанционного включения/отключения. Существует специальная модель с функцией автоматического повторного включения (отключение при аномалии напряжения, автоматическое повторное включение после восстановления).
Распространенные модели/характеристики: Номинальный ток должен соответствовать мощности системы, например, 400 кВт соответствует 1000А, 100 кВт соответствует 250А. Специальные модели, такие как автоматический выключатель с автоматическим включением/отключением серии SCB8ZY.
Трансформатор тока
Основная функция: Измерение тока и учет электроэнергии
Основное описание: Преобразует большой ток пропорционально в малый ток, пригодный для измерений. Подразделяются на используемые для учета (высокая точность, например, класс 0.2S) и для измерений/защиты (например, класс 0.5).
Распространенные модели/характеристики: Коэффициент трансформации выбирается в зависимости от тока системы, например, 1000/5А, 500/5А, 250/5А и т.д.
Интеллектуальный счетчик электроэнергии
Основная функция: Двунаправленный учет электроэнергии
Основное описание: Учитывает количество электроэнергии, подаваемой фотоэлектрической системой в сеть, и электроэнергию, потребляемую пользователем, является основой для расчета стоимости электроэнергии. Обычно имеет функцию связи (например, RS485) для передачи данных.
Распространенные модели/характеристики: Должен соответствовать нормам электросети, поддерживать двунаправленный учет, распространенный протокол связи — DL/T645 или Modbus.
Устройство защиты от перенапряжений (ограничитель перенапряжений)
Основная функция: Защита от грозовых разрядов и перенапряжений
Основное описание: Защищает точные компоненты внутри панели от повреждений импульсными перенапряжениями, возникающими из-за грозовых разрядов в сети или наведенных.
Распространенные модели/характеристики: Обычно устанавливается на стороне ввода, подразделяется на сторону постоянного тока и сторону переменного тока, имеет соответствующее номинальное напряжение.
Корпус и шины
Основная функция: Несущая конструкция, защита и проведение тока
Основное описание: Корпус обеспечивает защиту (распространенная степень защиты для наружной установки IP30/IP40), главные шины внутри панели отвечают за проведение тока главной цепи, их номинальный ток (например, 630А) является ключевым параметром сетевого щита.
